segunda-feira, 28 de abril de 2014

Celebridades e Valvulados Vintage - Continuação!

Queria agradecer a todos pelas contribuições, que me ajudaram a dar continuidade ao post... Continuo abaixo a estória sobre os equipamentos de outros famosos.

Frank Sinatra

A foto abaixo foi tirada e publicada pela revista Life em 1965, exibindo o sistema Hi-End de Frank Sinatra, que segundo a reportagem da época, custou $5.000 dólares (o que corresponderia a $38.000 em valores atuais).

Frank Sinatra e seu sistema Hi-End

Pela foto é possível identificar um Tuner Fisher FM-200 e um pré McIntosh C22, além de caixas que se acredita serem coaxiais e usarem os famosos falantes ALTEC 604.

Louis Armstrong

Louis Armstrong aparece claramente com seu pré Marantz 7T e um Tuner Marantz 10B na foto abaixo. As caixas do sistema eram as famosas AR3.

Sistema de áudio de Louis Armstrong

Jerry Wexler

Aqui Jerry Wexler aparece ao lado de seu sistema McIntosh.

Jerry Wexler

Miles Davis

A foto já diz tudo. Miles Davis usava as famosas caixas Acoustic Research AR3, assim como Louis Armstrong.
Miles Davis

Robert Cray

Fica fácil ver pela foto seu Tuner/Preamp McIntosh MX110z.

Robert Cray


Judy Collins

Judy Collins usava as caixas AR4 e componentes Fisher, como pode ser visto na foto abaixo.

Judy Collins


Richard Ranger

Na foto a seguir Richard Ranger aparece em frente às lendárias caixas JBL Paragon.

Richard Ranger e a JBL Paragon


Dimitry Medvedev

O primeiro ministro da Rússia parece também ser fã de um valvulado!

Dimitry Medvedev

James B. Lansing e Richard Boone

Não preciso nem gastar tempo apresentando não é? Nesta foto, J.B.L. aparece ao lado de Richard Boone, discutindo sobre o tweeter 075.

J.B.L. e Richard Boone

Quincy Jones


Clint Eastwood

Clint Eastwood tinha um sistema mono para ouvir seus LPs! A caixa era uma Stephens com driver coaxial.

Clint Eastwood


Continuem mandando sugestões pessoal!



quarta-feira, 23 de abril de 2014

Celebridades e Valvulados Vintage

Pensei em escrever um post sobre alguns dos amplificadores usados por celebridades da música ou até mesmo em eventos famosos. Muitas pessoas se interessam por este tipo de estória (eu inclusive!!) e como já andei dando uma boa pesquisada sobre o assunto, achei interessante falar um pouco sobre isso.

Beatles

Vou começar pelos Beatles. Durante a masterização de seus álbuns, comumente utilizavam como monitores as caixas ALTEC 612A, que na época, eram a caixa padrão para uso em estúdio.

Beatles a as ALTEC 612A

No Brasil, estas caixas com os drivers ALTEC 604 ou 605 são extremamente raras. Só tenho notícia de dois pares delas por aqui (um par meu e outro de um amigo). Se alguém souber se alguém mais que tenha as 612A por aqui, gostaria de saber!!

Meu par de 612A

Além das ALTEC, Paul McCartney também usava os QUAD II em suas audições. Veja a referência aqui. Uma excelente leitura para quem se interessar pelos equipamentos de áudio usados pelos Beatles é este livro.

Beach Boys

Brian Wilson dos Beach Boys usou um MC240 para masterizar o álbum Pet Sounds em 1966, um dos álbuns mais famosos da história do Rock & Roll.

Para nossa sorte, esse momento foi capturado em foto!

Brian Wilson e seu MC240

Grateful Dead

Grateful dead também usava os MC240 em conjunto com as caixas ALTEC VOT (Voice of the Theater):

“I thought this information from Phil Lesh’s new book “Searching for the Sound” would be of interest to Grateful Dead and McIntosh enthusiasts. This excerpt describes their Los Angeles housing in 1966. Per Phil Lesh:
“The equipment was set up in the living room: the ‘lead sled’ of Mac amps (four McIntosh 240 stereo tube amps running mono, one for each electric instrument – two guitars, bass, and keyboard – bolted onto a single sheet of two-inch plywood), the Altec “Voice of the Theater” speakers (huge woofer and horn combo speakers, four in all, one for each amp), and all the drums and instruments. The volume level of this gear was enough to bulge out the sides of the house when we cranked it.”" Fonte

Além disso, Grateful Dead também usou 48 amplificadores McIntosh MC2300 para criar sua famosa 'Wall of Sound' com 28.800 Watts de potência, além de usar caixas da JBL e tweeters da Electrovoice.

Wall of Sound com os Mcintosh ao fundo


Steve Hoffman

Steve Hoffman, famoso por suas masterizações audiófilas, também utilizava o MC240 como seu amplificador preferido em suas masterizações. Fonte
Steve é um grande fã dos McIntosh e usa também como pré um C20 vintage, o qual ele elogia inúmeras vezes nos posts em seu fórum. Fonte


Woodstock

Para o festival de Woodstock em 1969, foram utilizados os maiores valvulados McIntosh já feitos para amplificação: os MI-350. Fonte

Felizmente a montagem também foi fotografada e é fácil ver os enormes amplificadores nas fotos.

Os MI-350 em Woodstock


Pessoal, por enquanto é isso! E se souberem de mais celebridades usando Valvulados Vintage, me avisem!


Lote de McIntosh para restauração

Terminados os Quad, agora é hora de mudarmos o foco para os McIntosh, outra grande marca no mundo do áudio.

Recebi um lote de McIntosh para restauração. São dois powers MC30, um par de prés C4, um par de prés C8, e um pré C11. Os prés C4 e C8 são bem raros aqui no Brasil, mas um pouco mais comuns lá fora. São extremamente elogiados pela sonoridade (os japoneses adoram estes prés!!) e também por sua enorme flexibilidade de equalização para quem curte LPs.

Além destes aparelhos, recebi de outra pessoa um outro MC30 que será usado em um setup mono, exclusivo para se ouvir LPs (em especial 78rpm), junto com uma caixa de cinema Carl Zeiss Jena Kino-Lautsprecherkoffer com drivers full-range fenólicos e imã de Alnico, modelo L3060PB da década de 40. Esta caixa também será restaurada, pois foi atacada por cupins.

Todos estes aparelhos parecem ter ficado muito tempo parados, mas é hora disso mudar!

Muito trabalho pela frente!! =D

Lote McIntosh

Caixa Jena Carl Zeiss

Full Ranges de Alnico Fenólicos L3060PB

Aguardem para mais novidades sobre estas restaurações!

terça-feira, 22 de abril de 2014

Restauração dos famosos QUAD II

Olá pessoal!

Dessa vez apareceram por aqui alguns Quad II para restauração. Esses valvulados ficaram famosos por sua sonoridade (muitos consideram os Quad como aparelhos a frente de seu tempo), e também pelo largo uso pela BBC de Londres e por Paul McCartney dos Beatles. Serão restaurados 3 pares, cada um com diferentes requisitos de restauração, de acordo com o estado e a avaliação de cada um deles. Um dos pares já passou por um grande processo de modificação, tendo tido sua estética totalmente modificada para se parecer com a reedição lançada alguns anos atrás. Os outros dois pares (uma versão americana 120V e outro britânico 220V) estavam com muitos componentes nacionais de baixa qualidade, de um restauração feita provavelmente 30 anos atrás.
A maior parte dos componentes estava fora das tolerâncias máximas aceitáveis.

Segue uma foto dos aparelhos antes da restauração e em seguida um breve resumo do que foi feito em cada par.

 Amplificadores antes da restauração

Quads Dourados

Este par foi completamente modificado. Cosmeticamente, o chassi foi cromado e os transformadores foram recobertos com um adesivo dourado (que estava se soltando). As nameplates originais em acrílico foram substituídas por outras customizadas em aço. Além disso, toda fiação interna foi refeita e o chassi foi cortado para acomodar conectores modernos, em substituição aos conectores Jones (uma modificação extremamente comum nos Quad devido à falta de praticidade para conexão com outros componentes mais modernos). Um monobloco estava completo enquanto o outro estava com algumas válvulas faltantes, sendo que nenhum dos dois funcionava.

A primeira decisão que teve de ser tomada foi quanto à restauração. Usualmente só faço restaurações que tragam os aparelhos ao estado 100% original. No entanto, não era economicamente viável fazer isso com este par. Seria necessário adquirir novos chassis originais de época, duas nameplates originais com serial próximos (e ainda assim seria impossível achar as originais com os seriais corretos dos aparelhos), conectores NOS, dois chicotes internos de fiação...enfim, muita coisa. A maiorias desses componentes pode ser encontrado no ebay, mas o custo seria muito alto. Além disso, o visual mais ‘moderno’ não ficou ruim. Portanto, a decisão foi de remover os adesivos dourados e repintar todos os transformadores. O chassi seria apenas lustrado com uma cera importado para restaurar o brilho do cromo.Toda eletrônica seria refeita e conferida para garantir que o amplificador atenderia ou superaria as especificações originais.

Foi necessário desmontar todo o amplificador, remover todos adesivos dourados, remover a tinta antiga e o primer, e iniciar o processo de repintura. Para isso, foi necessária aplicação de um rust converter (com base de ácido tânico) para eliminar toda ferrugem (comum nos Quads devido a problemas na qualidade do primer usado durante a fabricação), aplicar um novo primer (com óxido de chumbo) e depois pintar. Ufa, que trabalhão! Mas o resultado me deixou orgulhoso do trabalho feito :)

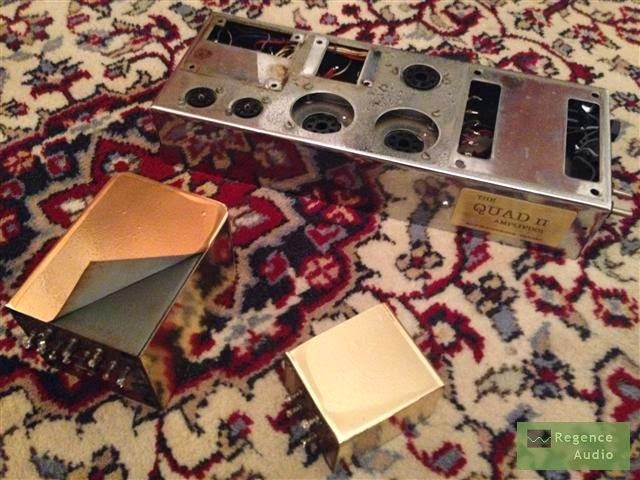

O adesivo dourado que colaram nos transformadores estava se soltando

Adesivos dourados removidos


Pintura antiga sendo removida

Tratamento dos transformadores com rust converter

Transformador de força já pintado e instalado


Chassi cromado foi todo tratado com  Meguiars Metal Polysh (usada em restaurações de carros antigos)


A eletrônica teve de ser refeita: resistores de carvão já estavam fora de tolerância, alguns componentes haviam sido substituídos por outros nacionais  (como os famigerados capacitores CHERRY que apresentam alta corrente de fuga após algum tempo de uso). Além disso, uma modificação inadequada foi feita para se conectar um pré externo (as conexões para o pré Quad 22 foram removidas e totalmente modificadas). Infelizmente, esta modificação foi feita com capacitores cuja tensão de operação era muito baixa, e acabaram estourando dentro do aparelho. Tudo teve de ser refeito e conferido! Mas valeu a pena, os aparelhos ficaram fantásticos e com um visual mais moderno e conexões mais práticas.


Aparelho terminado!

Quads 220v

Este par de Quads são os originais britânicos, que eram vendidos na tensão de 220v. Este é um par bem antigo, pois ainda pertence aos números de série mais baixos que eram vendidos para um setup mono (caracterizados pelos bornes de caixa não polarizados e o porta fusível sem proteção externa). Para este par, seria feita apenas a restauração eletrônica, através da troca dos resistores de carvão, instalação de novos capacitores de acoplamento (NOS) e troca dos capacitores de fonte (que não eram originais).Um par de capacitores de fonte originais foi importado para se manter a originalidade quase absoluta dos aparelhos. Válvulas NOS foram instaladas (Miniwatt Heerlen EF86, Lorenz GZ32, 6L6 Coin Base) e o resultado foi surpreendente! Sempre me emociono ao trazer de volta a vida estes aparelhos e poder ouvi-los tocar novamente.

Quads 120v

Este par também passaria apenas por uma restauração eletrônica, mas neste caso, não foi necessária a importação dos eletrolíticos da fonte, que ainda eram originais e estavam em ótimo estado. Foi feita apenas a troca dos resistores, capacitores de acoplamento, e instalação de válvulas NOS. O estado da pintura não era perfeito, mas prefiro sempre manter o original dentro do possível. Marcas de uso fazem parte de um amplificador de mais de 50 anos, não é mesmo?! Este par quando terminado, também tocou lindamente. Sempre ouço os aparelhos que restauro por, pelo menos, 4 horas depois de terminado o trabalho, para garantir que tudo está em ordem.


Um grande número de componentes teve de ser trocado destes amplificadores! Muitos capacitores CHERRY, eletrolíticos nacionais, resistores de carvão fora de tolerância...


Componentes trocados dos amplificadores

Aparelhos após restauração (algumas válvulas haviam sido removidas para transporte dos aparelhos)



Fico muito feliz em saber que pude trazer de volta ao uso estes lindos aparelhos. Não sei bem porque, mas sinto uma conexão forte com os Quad. Talvez pelo design, pela tradição, pela sonoridade, pelo projeto simplista...

Estou com um número muito grande de equipamentos para restaurar, mas creio que os próximos serão um trio de McIntosh MC30 que já estão com a restauração atrasada! Dois destes amplificadores (fabricados em 1962) formam um par estéreo, enquanto o outro single (fabricado em 1956 - aquela versão rara sem a logo cromada) é usado em um setup mono com uma caixa de cinema, exclusivamente para se ouvir vinil (78rpm inclusive!), ligado a um pré também raro aqui no Brasil, o McIntosh C8 (falando nele, também estou com dois destes prés na fila para restauração...).

Abraço a todos!
